高清視頻監控、4K高清電視、高清視頻會議、大數據處理等需求推高了對大容量通信帶寬的需求；

視頻監控網、工業控制網、企業內部網、行業系統內部網、互聯網、等網絡需求種類增多，要求傳輸網絡能夠提供多種傳輸網絡。

網絡病毒、網絡黑客、網絡犯罪、等網絡技術不斷更新，對網絡安全的危害日益嚴重，最徹底的、一老永逸的解決網絡安全的辦法就是使用物理隔離的以太網，杜絕使用VPN、VLAN等包隔離技術。

長距離租用光纖時成本高、每一對光纖都要安裝不同的設備，成本高、功耗大、設備安裝開通、維護擴容復雜。

我們的光纖傳輸設備在同一芯光釬上提供多達4個物理隔離的千兆以太網，或者2個物理隔離千兆網4個物理隔離百兆網，并提供多達30個E1接口的業務。

在同一設備上還可以提供電話(FXSFXO、E&M 2/4線、熱線、磁石、對講)、數據（RS232/RS485/RS422、V.35/V.36、同向64K）、以及高保真HIFI、HF、VHF、UHF等接口。

在中心端可提供電話業務的數字信令匯聚，數字業務的串口服務器模式匯聚、以太網業務匯聚。



一、概述

瑞光IDM系列千兆光端機包括光纖上速率為2.5G和5G兩個系列；

所有光纖速率為2.5G的產品在光口上都能夠互通；

所有光纖速率為5G的產品在更換程序后可以降低光纖傳輸速率為2.5G，并能夠和2.5G的產品在光纖上互通。

千兆網光端機分為電話光端機、綜合業務光纖傳輸設備（除電話外，還可以傳輸其他PCM業務）、PDH光端機、2.5G雙千兆環網設備、中心端設備5類。支持SNMP網管，支持中心端集中型設備、和中心端業務匯聚，即支持遠端電話業務的單端接入，靈活的電話號碼配置、方便開通與維護。

2.5G產品分2類：2個物理隔離的千兆以太網和若干E1（一般為5個E1）；以及出2個物理隔離的千兆以太網、4個物理隔離的百兆以太網，和最多30個E1傳輸；





二、具有2個物理隔離的千兆以太網和E1通道的2.5G產品有：

5、 IDM OMP2000-8E1-30雙千兆網4E1-30路2.5G綜合業務光纖傳輸設備（8E1-30主板）



三、具有2個物理隔離的千兆以太網+4組物理隔離線速百兆網和E1通道的2.5G產品有：

1、IDM OMP2400-30E雙千兆4百兆網4E1-30路2.5G電話光端機

2、IDM OMP2400-8E1-30雙千兆4百兆網8E1-24路2.5G綜合業務光纖傳輸設備

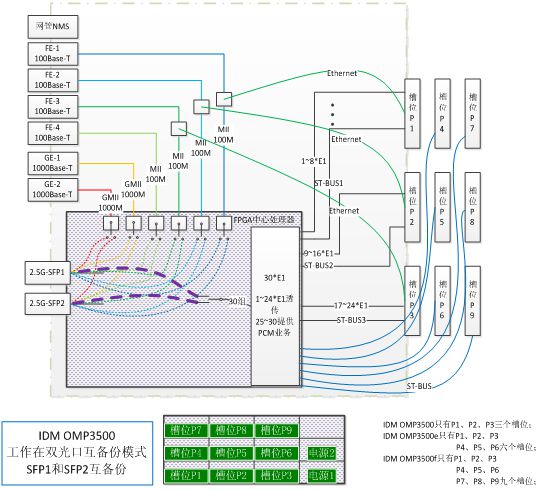

3、IDM OMP3500雙千兆4百兆網16E1-30路2.5G綜合業務光纖傳輸設備

4、IDM OMP3500E雙千兆4百兆網24E1-60路2.5G綜合業務光纖傳輸設備

5、IDM OMP3500F雙千兆4百兆網24E1-90路2.5G綜合業務光纖傳輸設備

6、IDM GP2400-16E1 2.5G雙光口公務話SNMP網管PDH光端機





1	IDM OMP2400-4E1-30E	2.5G光接口，提供30路語音接入設備+4E1+2路物理隔離線速千兆網口+4路物理隔離線速100M以太網；提供標準的SNMP網管接口
2	IDM OMP2400-8E1-30	2.5G光接口，光纖上最多提供30路綜合業務接入+8組E1+2路物理隔離線速1000M以太網+4路物理隔離線速100M以太網提供標準的SNMP網管接口。
3	IDM OMP3500-30	2.5G光接口，19英寸1U標準機箱，（最多24組E1+2路物理隔離線速1000M以太網+4路物理隔離線速100M以太網+最多3個8路/10路的PCM業務插盤）提供標準的SNMP網管接口。
4	IDM OMP3500E	2.5G光接口，19英寸2U標準機箱，（最多24組E1+2路物理隔離線速1000M以太網+4路物理隔離線速100M以太網+最多6個8路/10路的PCM業務插盤）提供標準的SNMP網管接口。
5	IDM OMP3500F	2.5G光接口，19英寸3U標準機箱，（最多24組E1+2路物理隔離線速1000M以太網+4路物理隔離線速100M以太網+最多12個8路/10路的PCM業務插盤）；提供標準的SNMP網管接口。
6	IDM GP2400-16E1	采用19英寸標準1U機箱；支持2路2.5Gpbs光傳輸接口，SFP光模塊接口形式；最大支持16路E1接口，E1接口75Ω或120Ω可選；可提供2組物理隔離的1000M以太網，每組帶寬可設；可提供4組100M以太網接口；標準機型無中繼傳輸距離為20公里；超過此傳輸距離可以進行定制； 勤務電話接口； 提供基于IP的SNMP網管接口； DC -48V和AC 220V，可選DC+DC、AC+AC、AC+DC雙備份電源









四、具有4個物理隔離的千兆以太網和E1通道的5G產品有：

1、 IDM GP4000-16E1 5G雙光口公務話SNMP網管PDH光端機



1	IDM GP4000-16E1	5G光接口，19英寸1U標準機箱，提供2個5Gbps SFP光接口，最大支持16路E1接口，可提供4組1000M以太網接口；提供基于IP的SNMP網管接口；支持DDM，ALS；提供勤務電話；雙電源；
2	IDM OMP4000-4E1-30E	5G光接口，19英寸1U標準機箱，提供2個5Gbps SFP光接口，可提供光口1+1保護；提供30路語音接入+4E1+4路物理隔離線速千兆網口；提供標準的SNMP網管接口；雙電源；
3	IDM OMP4000-8E1-24	5G光接口，19英寸1U標準機箱，提供24路64K窄帶用戶接入+4E1+4路物理隔離線速千兆網，雙2.5G光纖并行傳輸；提供標準的SNMP網管接口。

五、中心端集中型、匯聚型設備及接口插盤

1、6U集中型4E1透傳30路話2.5G雙千兆電話光端機（OMP平臺，可以插入9個對應遠端的光盤、和一個網管盤）

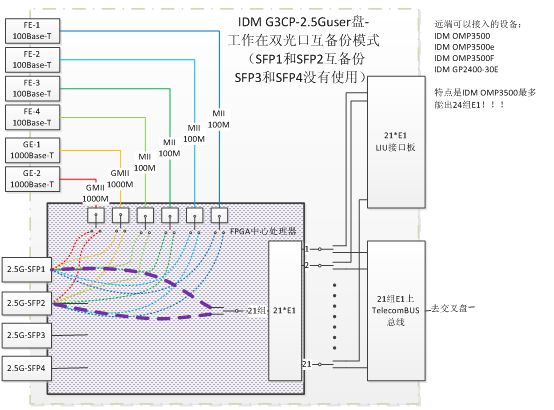

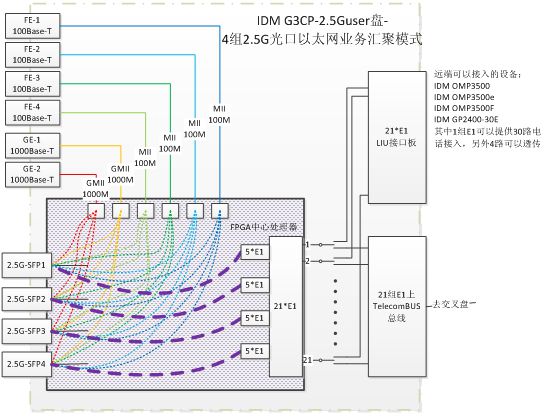

2、G3CP-2.5Guser 4組2.5G光纖接口線速以太網匯聚型綜合平臺接入盤（能接2.5G光口的所有盤）

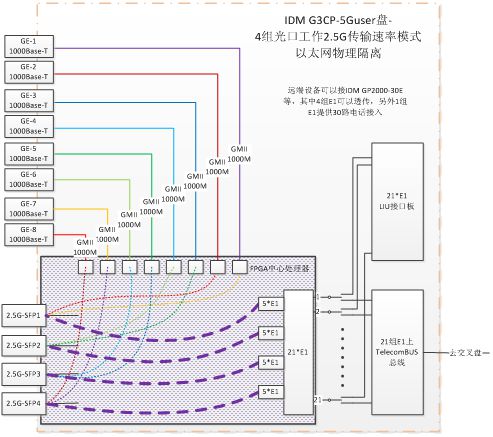

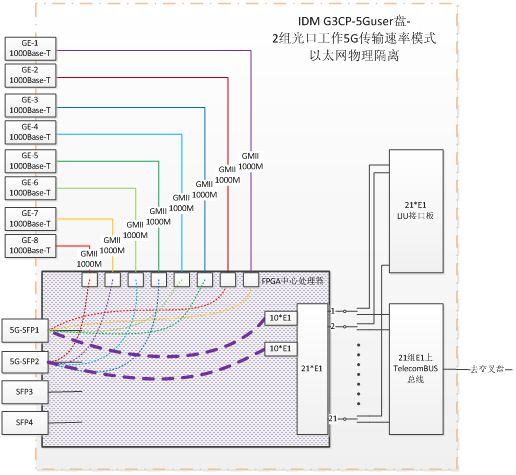

3、G3CP-5Guser 4組5G光纖接口線速以太網匯聚型綜合平臺接入盤（能接5G光口的所有盤）

4、中間節點上的匯聚盤（匯聚設備）IDM GP-MPconv盤





六、千兆網光端機的環網應用

瑞光極遠2.5G千兆光端機都可以提供環網、鏈網應用模式。其中環網冗余備份環可以提供應用到業務重要的工業控制、視頻監控行業！

其中IDM GTD442可以提供雙物理隔離線速千兆在光纖上的傳輸，其環網斷網保護時間、帶寬都優于傳統的千兆以太網環設備！

中心端設備是任何插入2.5G光板GP2000M的產品，或者120N-GP光纖傳輸盤的產品！

該設備支持多達30臺設備級聯使用，每臺設備提供2路物理隔離的線速千兆以太網、4路電話、2路RS485通道。這些電話業務可以在中心端通過FXO接PBX交換機、RS485數據業務可以通過中心端的串口服務器盤在以太網口匯聚。

終端的串口服務器盤一般能夠提供16路、30數據的轉換。由于E1的時隙帶寬限制，每個RS485通道的帶寬不超過9600bps；

如果需要更多串口，或者更高速率的串口，還可以在IDM GTD442上插入4路的串口服務器擴展板，此時不需要中心端進行匯聚，直接在遠端轉換成以太網，而且串口的速率可以高達115.2Kps。



IDM GTD442廣泛用于工廠、園區、礦山、河流等重要區域的監控、調度、綜合通信等。提供的2個線速1000M的以太網可以一個用于因特網連接、另一個用于內部視頻監控網的視頻大數據處理。2個千兆網的物理隔離確保了系統的安全性；或者1個用于監控網、另一個用于內部通信網！
