北京瑞光極遠數碼科技有限公司SDH一體機培訓測試
一、寫出SDH一體機的所有機型，他們最多可以插入多少個盤位？（除6UCP系列，下同）
1、MSTP 155-16(最多可插3個業務盤)
2、MSTP 155-24(最多可插3個業務盤)
3、MSTP 155-63(最多可插3個業務盤)
4、MSAP 155-24(最多可插3個業務盤)
5、MUX30(最多可插3個業務盤)
6、MUX90(最多可插9個業務盤)
7、MUX170(最多可插17個業務盤)
8、MUX300(最多可插14個業務盤)
9、野戰155
10、礦用MSTP 155一體機
11、匯聚型網橋
12、STM1—GE網橋
13、STM1光電轉換器
14、155M電口SDH（MSTP 155-16E）(最多可插3個業務盤)
15、STM4-GE網橋
16、MINICP(最多可插5個業務盤)
17、MINICP 622(最多可插3個業務盤)
共17種
二、1U的MSTP主板有幾類，有什么特點？分別用在什么設備上？
有四種：
1、 MSTP155-16（通用型，可用在MSTP155-16和MUX30上）
2、 MSTP155-24（通用型，可用在MSTP155-24和MSAP155-24上）
3、 MSTP155-63（MSTP155-24專用）
4、 礦用MSTP155一體機(礦用MSTP155一體機專用)
三、MSTP有多少種3U高的業務插盤，他們的功能是什么？
1、8FXO盤（提供8路電話）
2、10FXO盤（提供10路電話）
3、8FXS盤（提供8路電話）
4、10FXS盤（提供10路電話）
5、10MSO盤（可插電話卡和磁石模塊）
6、V.24盤（提供8路RS232/422/485功能）
7、4EM盤（提供4路2/4線EM）
8、8ETH-USER盤（提供8路以太網功能）
9、PDH盤（提供一組PDH光接口和兩路以太網）
10、video盤（提供一路雙向視頻）
11、USER盤（提供四個通用槽位，可以插各種64K業務卡）
12、MUSER盤（可以插各種4路業務卡）
13、8E1盤（提供8路E1）
14、MVOICE-8（五合一多功能）盤（可以通過軟件改變業務盤的功能共5種）
15、V.35盤（提供1路V.35業務）
16、WG300盤（提供電話交換管理功能）
共16種
四、FXO和FXS接口的作用是什么？詳細列出他們的功能。
FXO卡是交換端電話卡
FXS卡是用戶端電話卡
功能：摘機、振鈴、極性反轉、撥號模式、來電顯示。
五、某單位有3個外部廠區均相距3KM，A B C三點分別需要電話30路、60路、100路，要從主辦公樓接通外部運營商電話，希望能有30路電話同時撥打外線，同時要把本單位所有無線對講連接到監控中心。用VISIO畫出系統應用圖，并給出簡介描述、設備清單和報價表。各機房只有光纜和~220v電源和廠區電話配線架。
1. 方案需求
某單位有3個外部廠區均相距3KM，ABC三點分別需要電話30路、60路、100路，要從主辦公樓接通外部運營商電話，希望能有30路電話同時撥打外線。
2. 方案設計

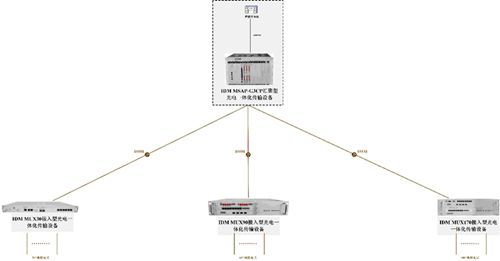

該方案使用如下拓撲圖設計：
拓撲圖
該方案中，局端和各遠端節點接入方式如下：
1) 使用IDM MSAP-G3CP匯聚型光電一體化傳輸設備作為業務匯聚接入，該方案中局端設備共提供了3個STM-1光接口分別連接3個廠區、30路模擬中繼接入到運營商的程控交換系統；
2) 分別使用IDM MUX30、IDM MUX90和IDM MUX170實現廠區30路、60路和100路電話的接入；
2.1.1 所需網元
該組網方式所需的網元設備如下：
u 局端需要IDM MSAP-G3CP設備1臺；
u 3個遠端節點分別配置1臺IDM MUX30、IDM MUX90和IDM MUX170設備，共3套；
u 管理控制中心機房需要配置SDH網絡管理軟件服務端和對應的服務器；
u 網管終端1套；
2.1.2 互通說明
該組網方式的互通設計如下：
1、與PSTN互連：中心端通過IDM MSAP-G3CP的模擬中繼接口(FXO)和程控交換機互連從而進入公共電話網(PSTN)。

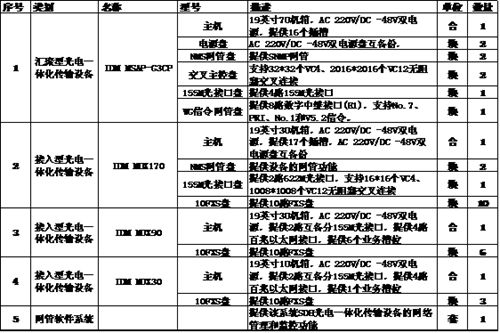

3. 配置清單
六、有60個基站有富余的E1通道，現在要做基站監控：門禁、地面水浸、溫度等傳感器支持RS485通道，另加一個攝像頭，在中心端將各地的E1回去到STM-1接口上，選用我公司什么設備可以訪問遠端的RS485和圖像。
1、 方案需求
有60個基站有富余的E1通道，現在要做基站監控：門禁、地面水浸、溫度等傳感器支持RS485通道，另加1個攝像頭，在中心端將各地的E1回去到STM-1接口上，選用我公司什么設備可以訪問遠端的RS485、和圖像。
2、 方案設計

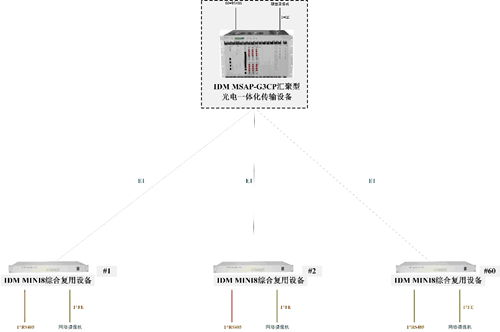

該方案使用如下拓撲圖設計：
拓撲圖
該方案中，局端和各遠端節點接入方式如下：
3) 局端使用IDM MSAP-G3CP匯聚型光電一體化傳輸設備作為業務匯聚接入，該方案中局端設備共提供了60個E1接口分別連接60個基站、60路RS485接口和1個GE匯聚口。1個GE接口用于匯聚遠端網絡攝像機接口數據接入到硬盤錄像機；
4) 遠端分別使用IDM MINI8實現基站1路RS485和1路網絡視頻的接入；
2.1.1、 所需網元
該組網方式所需的網元設備如下：
u 局端需要IDM MSAP-G3CP設備1臺；
u 60個遠端節點分別配置1臺IDM MINI8設備，共60套；
u 管理控制中心機房需要配置SDH網絡管理軟件服務端和對應的服務器；
u 網管終端1套；

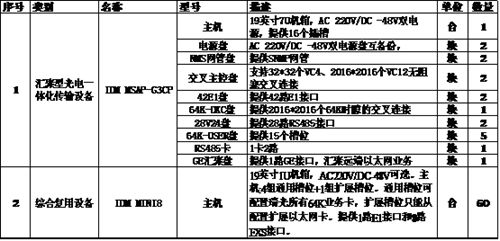

3、 配置清單
