隧道內電話和以太網接入應用方案
1、 需求
某隧道內分布有15個鏈狀的分支接入點，每個點要求提供2路電話接入、2組物理隔離以太網接入，分支與分支節點之間距離為2公里左右；在中心端提供30路電話業務的匯聚和以太網業務的匯聚。
2、 組網方案拓撲圖
在中心端，IDM-MP200-30EN設備，配置30路話，連接PBX程控交換機，2組以太網端口分別連接辦公網交換機和監控網交換機。
IDM-NTD421設備，根據每個節點業務量需要放置1路或2路辦公電話，辦公網和監控網分別接入第一組以太網和第二組以太網。
注：IDM-NTD421設備，共4個以太網端口。可劃分為2+2隔離方式或是1+3隔離方式。出廠前定制。

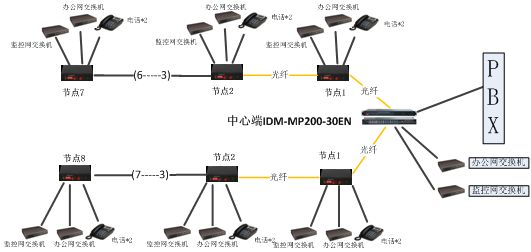

組網方案拓撲圖如下：
3、設備簡介
IDM-NT421光端機將數據業務延伸到各用戶區域，起到代替偏遠小局，實現越界放號，緩解交換局的作用；或者在市區內解決雙絞線在頻帶與傳輸距離的制約，使交換局的服務范圍加大。該設備可廣泛應用于電信數據業務、電力、銀行、公安、部隊、學校、高速公路等部門公用電話網接入和專線信息傳輸.
產品特性：
u 單光口，光線路傳輸路率250Mbps；
u 4個以太網接口，每兩個共享1個物理隔離的個線速100M的以太網；
u 提供兩路局端電話接口FXO、或遠端電話接口FXS、或磁石電話MAG；
u 提供兩路半雙工的RS485接口、或者1路全雙工的RS422接口
u 可以組成點對點、鏈網等網絡
4、設備選型表
|
產品名稱
|
產品型號
|
產品描述
|
|
雙路光端機
|
提供2個光口，2路電話，2組以太網；
|
|
|
30E-MP
|
提供2個光口，30路電話，2組以太網；AC220V供電
|
