關鍵詞： 綜合復用解復用器，多通道傳輸設備，綜合業務傳輸設備，衛星通信解復用器，多業務傳輸設備，多業務接入設備。

一 概述

IDM MUX180采用標準19英寸3U結構，便于機架安裝。MUX- 2200E提供EIA-232/EIA-422 /V.35/G.703/E1接口，模擬話音接口及以太網接口接口，可支持多種數據、話音或圖像業務。MUX-2200E提供RS232監控口，前面板輸入鍵盤，液晶顯示等人機接口，可現場配置復用器工作參數。MUX-2200E前面板提供了多種設備狀態顯示，設備狀態一目了然。

 二 產品特點

2.1 干線接口

(1). 提供2路V.35干線傳輸接口，支持雙口互備份；

(2). 帶寬：2.048M速率以下的，速率步進是64Kbps，大于2.048M的速率步進是256kbps，最高到10Mbps。

2.2 串行接口

提供2路EIA-232業務和2路EIA-422業務，支持HDLC透?jìng)鳎�支持同步和異步傳輸模式�?/span>

2.3 模擬電話接口

(1). 提供4路FXS和2路FXO。

2.4 語音接口

(1). 提供2路EM 2/4線接口。

2.5 G.703/E1接口

(2). 提供8路G.703/E1接口。

2.6 以太網接口

(1). 接口數量：2組，每組提供2個接口，組與組之間相互隔離，采用VLAN隔離技術，同組接口之間提供2層數據交換；

(2). 網絡連接方式：端到端橋接。

(3). 帶   寬：

2.7 音視頻接口

(1). 提供1路HDMI高清視頻編解碼，同時支持視頻編碼和解碼，提供高保真音頻，支持48KHz音頻采集，提供5P卡農接頭。

2.8 輸入鍵盤、液晶顯示

(1). 前面板提供輸入鍵盤，液晶顯示器及LCD設備狀態顯示。

2.9 配置軟件

(1). 提供基于WINDOWS 的圖形界面設備配置管理方式。

2.10 供電/環境適應性

(1). 供電方式：DC -48V電源供電，本設備支持雙電源互備份功能；

(2). 設備機箱材質：鋁合金材質；

(3). 設備機箱顏色：7035灰;

(4). 環境條件

u  工作溫度：0℃~50℃；

u  儲存溫度：-20℃~70℃；

u  相對濕度：0~95%(無凝結)。

三 技術指標

3.1 干線串行接口

u  接口標準：V.35，支持雙口互備份；

u  接頭類型：V26，提供 DB25 轉換電纜；

u  數據速率：2.048M速率以下的，速率步進是64Kbps，大于2.048M的速率步進是256kbps，最高到10Mbps；

u  數    量：2個。

3.2 串行接口

u  接口標準：EIA-422/EIA-232；

u  接頭類型：4個RJ45物理接口，提供DB25轉換電纜，提供4個DB25接口；

u  異步接口速率：速率可配置為300bps、600bps、1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；

u  同步接口速率：速率可配置為1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps。

u  數    量：4個。

3.3 E1 接口

u  接口標準：G.703/G.704

u  接頭類型：微同軸

u  數據速率：64kbps×n(n≦32)

u  數    量：8個E1接口

3.4 模擬電話接口

u  接    口：RJ45

u  接口類型：FXS, FXO

u  壓縮率：ITU G.711中A律

u  音頻范圍:300Hz~3400Hz

u  輸入/輸出阻抗   200Ω+560Ω//0.1μF

u  環路電流     25mA/路

u  數量：6路話音/模塊

3.5 語音接口

u  接    口：RJ45

u  接口類型：E/M 2/4

u  壓縮率：ITU G.711中A律

u  音頻范圍：300Hz―3400Hz

u  阻抗：平衡600Ω

u  回波損耗：不低于18dB

u  數量：2路話音

3.6 以太網接口

u  網絡連接方式：端到端橋接；

u  標    準：IEEE802.3；

u  數據速率：10/100Mbps；

u  接    口：10/100Mbase-T(UTP) RJ45；

u  接口數量：2組，每組提供2/4個接口，組與組之間相互隔離。同組接口之間提供2層數據交換。

3.7 音視頻接口

u  接   口：HDMI，卡農頭；

u  接口數量：1路HDMI高清視頻編解碼，同時支持視頻編碼和解碼，提供高保真音頻，支持48KHz音頻采集，提供5P卡農接頭

四 典型應用

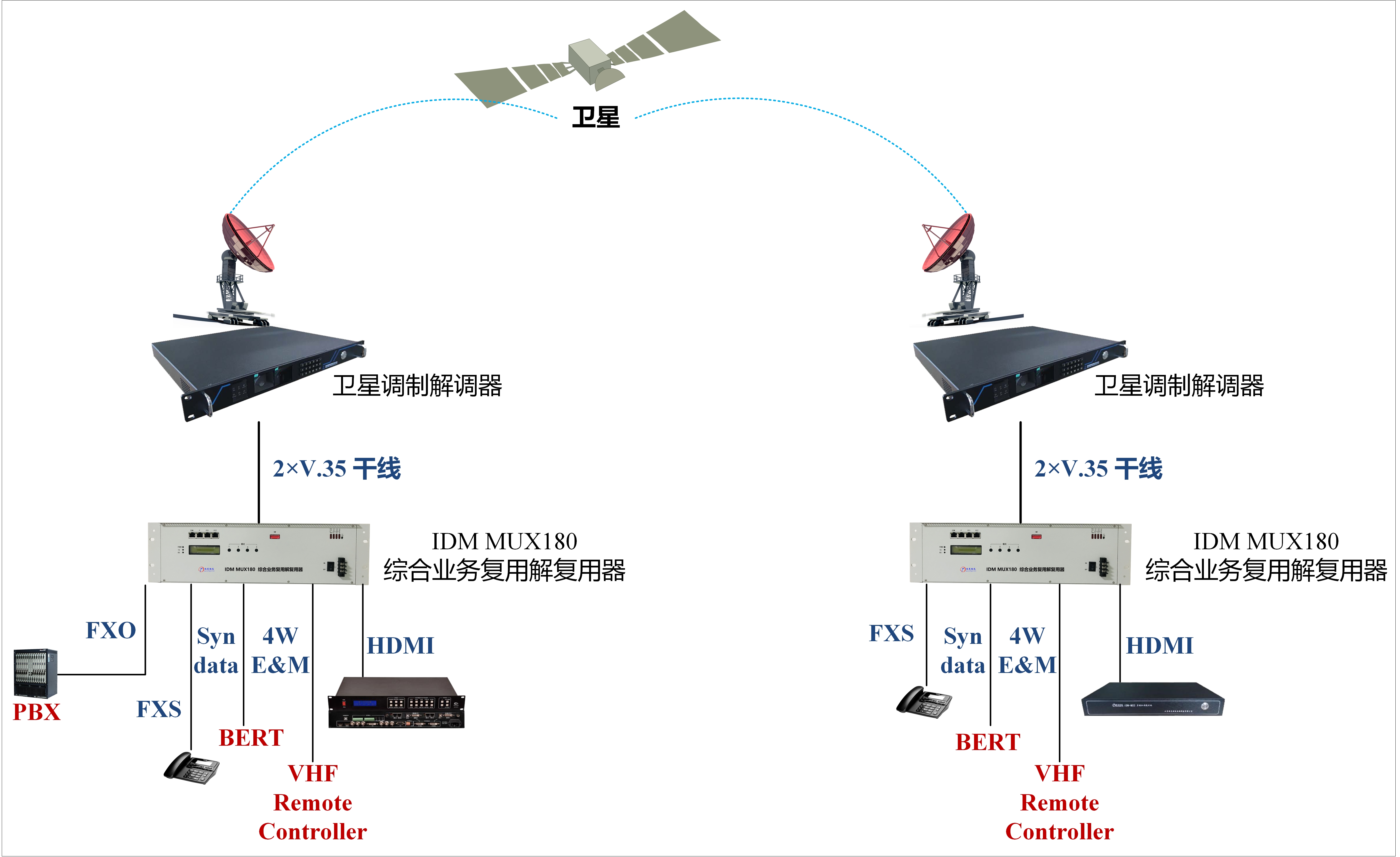

該設備為多業務接入的復用器產品，支持多路業務的復用傳輸，包括模擬/數字話音、E1數據、同步數據和IP數據。是可現場配置的多路復用器，采用TDM技術，信息延遲小，數據、話音等信號延遲固定。它可以將數據、話音及局域網等通信業務合路為一路高速數據流，然后通過DDN專線、微波，衛星等通信鏈路進行雙向傳輸。
