概述：

      IDM-30AN綜合業務接入設備采用模塊式結構設計，集PCM和ADSL功能于一體，采用專用的大規模集成電路，完成光口、E1接口、用戶接口的信號處理。

主要特點：

◆  靈活的光纖復用
    可提供最多4路E1的透明傳輸，同時提供1-2個共享線速,100M以太網通道，以太網接口具有數據幀的過濾功能和MAC地址自動學習功能；光纖速率為155Mbps，傳輸距離不低于40KM，可選SC/FC/ST接口，支持單纖傳輸模式；

◆　高集成度
    可在一個1U機框中提供30路用戶接口，可選配20多種業務，4E1交叉處理目前為集成度最高的產品，根據業務量選擇產品的配置，有利的高效利用資源，ADSL模塊兩插槽，可支持多種網絡模塊，可使用戶方便的從使用一個模塊升級到同時使用兩個模塊

◆  多功能接口靈活配置
    內置4路多時隙卡通道。可以插接N×64K帶寬的V.35卡和10BASE-T卡，多時隙卡通道，也可用于提供高速率的異步RS232或RS485接口。其V.35卡可以工作于DTE和DCE方式，可以提供價格低廉的V.35、10Base-T等多時隙用戶接口卡； PCM模塊采用板卡分離的結構，可支持多種綜合業務小卡，可使用戶靈活的從原有綜合業務數量擴容到最多30路綜合業務；以太網多路復用器模塊，支持熱插拔，可以同時將2塊以太網多路復用器模塊插在ADSL插槽中，每個接入模塊連接到G.SHDL以太網多路復用器模塊將12條線路的流量匯聚到一個以太網口，同時ADSL允許寬帶數據服務和常規的語音服務共存于同一條電話線上；可內置以太網模塊，將模塊連接到以太網，將以太網作為主干網，可以創建為數百用戶提供G.SHDSL或ADSL服務的網絡；

◆  用戶接口豐富，接入方式靈活
    IDM-30AN/ADSL采用獨立的用戶模塊設計，有多種話音及數據接口可以選配64K同向、V.24/V.28（RS232/RS485）、V.35（N×64K）、10Base-T、極性翻轉和來電顯示電話(FXO、FXS)、磁石、2100Hz載波磁 石、熱線、載波、EM2/4線音頻、高保真音頻、基帶中繼接口卡、一號信令卡、電話交換卡等30幾種用戶接口，并能根據用戶需要任意變換，大容量高集成度設計可以滿足用戶多種需求。

◆  具備兩級時隙交叉連接功能
    內置128時隙的交叉連接矩陣。可以實現用戶到用戶、用戶到線路、線路到線路的數據和信令交叉互聯。因此本機也可以作為4個E1的時隙交叉連接設備使用。

◆  多種時鐘模式
可以設置為主時鐘、外時鐘、線路時鐘、用戶時鐘多種時鐘方式，可設定為交換機接口或用戶接口，局遠兼容。

◆  具有靈活組網能力
    提供四個傳輸方向的光纖線路收發，可與IDM-240系列、IDM-120系列、IDM-30系列、IDM-mini系列結合使用，用戶可以根據不同的容量要求和應用場合自由選擇，組網靈活、經濟可靠。

◆  網管功能
    擁有簡潔完善的網管功能。可以對設備進行配置、查詢、故障統計管理等，網管接口有RS232和RS485兩種形式，采用RS485時可以同時級連多臺設備，同時具有機架告警輸出。

◆  完善的監控告警功能

    主機在E1狀態發生改變時可以發出聲音告警；面板指示燈可以顯示具體的告警狀態；同時設備能夠輸出機架告警信息；網管系統可以隨時監控設備狀態。

◆  結構緊湊、安裝方便
    設備1U高度，可置于19英寸機架，也可壁掛或臺置，大幅節約機房空間；可提供220V/-48V電源供電，滿配置功耗小，適應多種安裝環境。

◆  雙電源雙鈴流備份
    選用雙電源、雙鈴流模塊。使電源處于半功率模式，可以延長電源的使用壽命。同時在一個模塊損壞時，仍能正常工作。

電源及功耗：～220V或-48V電源，電源容量小于40W。

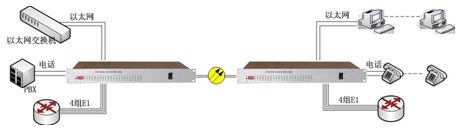

 典型應用：

     電力、公安、金融、學校等系統語音、數據、視頻監控等綜合業務專線接入
 住宅小區/智能大廈寬、窄帶綜合業務接入
 電信、網通、聯通數據網延伸
