IDM RG5200融合調度綜合網關
關鍵詞：融合通信網關，綜合網關，融合調度網關，融合調度綜合網關，電臺網關，磁石電話網關，綜合業務網關，集群網關
一 系統介紹
IDM RG5200系列是瑞光極遠針對特殊應用開發的模塊化融合調度綜合網關產品，具有對信令和媒體的強大處理能力，集各類通訊接口于一身，支持E1、FXO/FXS、4G LTE、、集群接口/車臺/手臺、音頻/短波/超短波、E&M接口、磁石接口、SIP等。支持雙電源，主要應用于IPCC、SIP調度、統一通信等一些特定行業。
(1). 模塊化設計，19英寸3U機箱，最多可以插入17塊業務插盤；
(2). 主機提供7個千兆以太網接口，其中2個端口，支持鏈路聚合，完成信令和媒體的處理，支持SIP協議，支持G.711 U-Law and A-Law, G.711 Appendix 1, G.723.1 and G.723.1 Annex A, G.729 Annex A and Annex B語音編碼協議，支持IP、NAT、ICMP、ARP、HTTP、BOOTP、FTP、TFTP、DHCP、SNMP、Diff-Serv等網絡協議，支持G.168協議和最大128ms延遲；
(3). 系統時鐘支持本地時鐘、線路恢復時鐘等時鐘模式；
(4). 磁石接入板支持4路磁石電話的接入，實現磁石電話信令和SIP信令的相互轉換，可選擇普通磁石接口或者2100Hz載波磁石接口；
(5). 模擬電話接入板支持提供10路模擬電話(FXO/FXS)接口；
(6). 設備支持基于SNMP協議的網管系統；
(7). E1插盤提供8個E1接入，分別是6個G.703的E1 接口，1個透傳E1接口，一個傳輸E1接口；
u E1業務接入板：支持8個G.703的E1接口；
u 音頻業務接入板：可提供4路E/M二四線接口；
u LTE接入板：支持1路4G LTE接入；
u 電臺接入板：支持4路電臺業務接口，實現短波/超短波電臺接入SIP軟交換系統；
u 集群接入板：支持4路集群業務接口，實現集群電臺接入SIP軟交換系統；
u 消回聲功能板：支持600ms延遲，可應用于衛星傳輸等大延時場景中；
u 通用業務板：提供4個通用64K業務插槽，支持FXO/FXS、磁石、E/M二四線、電臺等多種業務小卡的混插，實現多種語音業務的接入和與SIP的轉換；
u 支持共線語音業務，使用E1線路進行級聯傳輸。
二 設備結構
IDM RG5200設備為標準3U，19英寸的機箱。設計緊湊，充分利用前面板的空間，方便用戶操作。前面板布置以太網接口、以太網網管接口、CPU控制臺接口、電源接線端子、電源開關以及各種指示燈。布局有按鍵開關、撥碼開關。

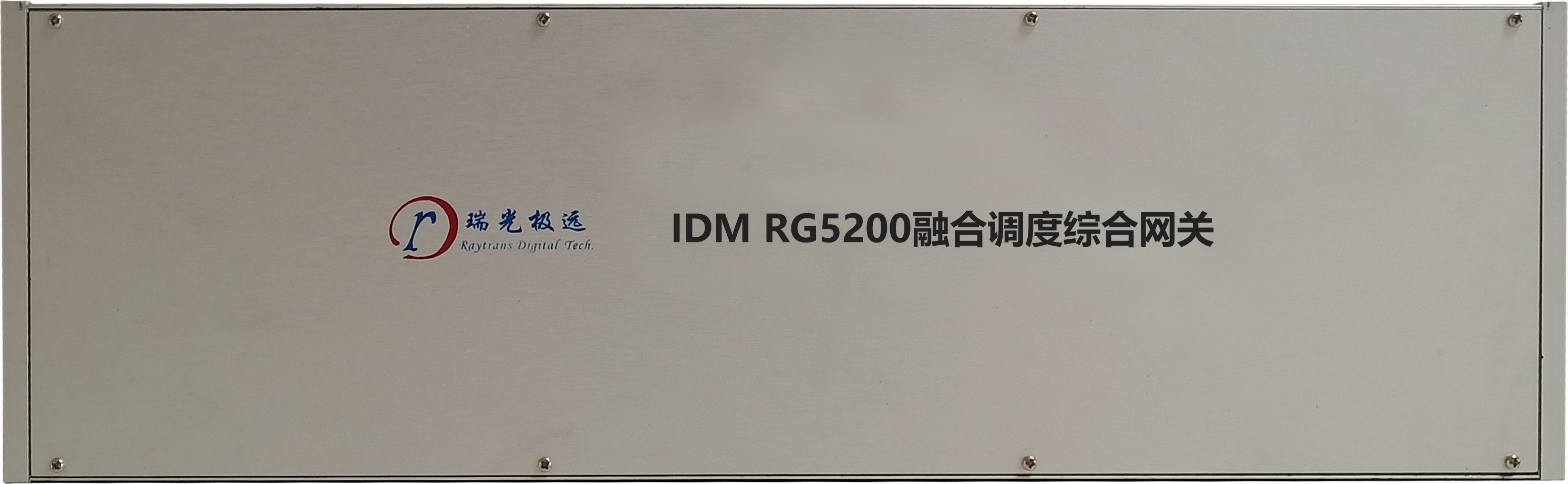

圖2-1 IDM RG5200設備

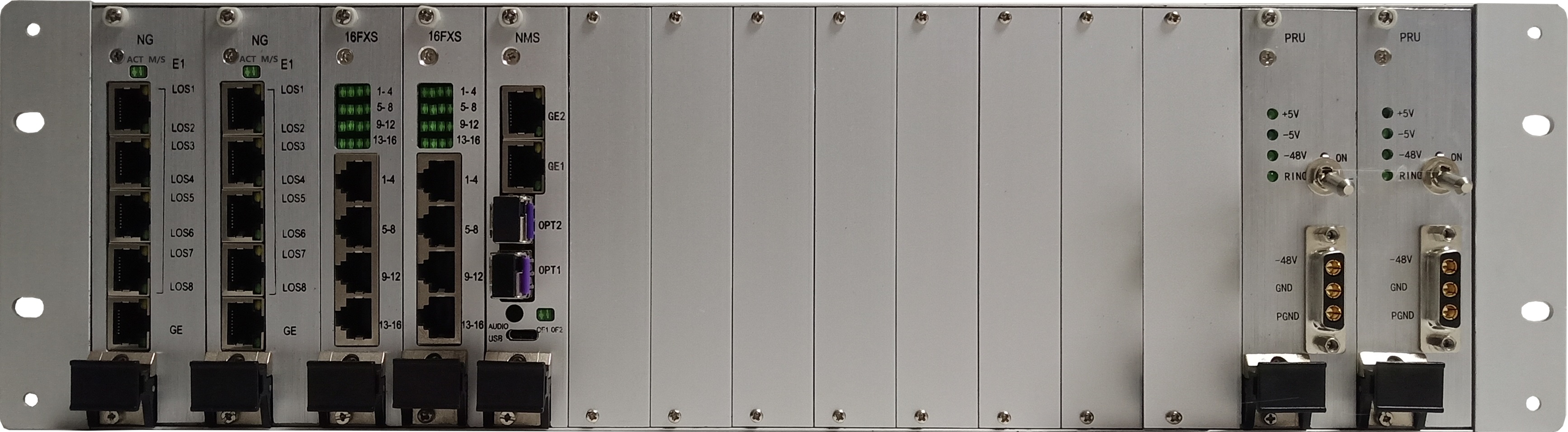

圖2-1 IDM RG5200設備圖片
面板從左到右，共提供17個通用插槽。
最多支持170路64K時隙業務的接入、話音、音視頻及局域網等通信業務合路為一路高速數據流，然后通過DDN專線、微波，衛星等通信鏈路進行雙向傳輸。支持音頻業務透傳、數據業務透傳、以太網通道物理隔離透傳。
圖3-1 IDM RG5200組網應用圖
4.1 VOIP協議
u VoIP協議：SIP；
u 語音編解協議：Codec:G.711 U-Law and A-Law，G.711 Appendix 1，G.729 Annex A and Annex B；
u 網絡協議：IP、NAT、ICMP、ARP、HTTP、BOOTP、FTP、TFTP、DHCP、SNMP、Diff-Serv；
u 語音處理技術：語音激活檢測(VAD) 、舒適噪音生成(CNG)、回聲消除G.168(≤128ms延遲)等；
u 支持自動路由功能；
u 支持電話主叫號碼檢測和來電顯示；
u 支持撥號音、回鈴音等生成。
4.2 E1 接口
u 接口標準： G.703 / G.704；
u 接頭類型： DB37，提供DB37到微同軸頭的轉換器；
u 數據速率： 2.048Mbps；
u 接口標準：EIA-422/EIA-232；
u 接頭類型：4個RJ45物理接口，提供DB25轉換電纜，提供4個DB25接口；
u 異步接口速率：速率可配置為300bps、600bps、1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；
u 同步接口速率：速率可配置為1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；
u 接頭類型： RJ45
u 接口類型： FXS， FXO， E&MVOC、MSG
u 編碼協議： G.711(64k)
u 壓縮率：ITU G.711中A律
u 音頻范圍：300Hz―3400Hz
u 阻抗：平衡600Ω
u 網絡連接方式：端到端橋接
u 標準： IEEE802.3
u 接頭類型： RJ45
u 數據速率： 10/100Mbps
4.6 HDMI接口
u 采樣率：16k， 32k， 44.1k， 48k
u 碼率范圍：任意設置，建議64k~256kbps
u 編碼格式：AAC， PCMA， MP3， MP2
u 增益調節：-24db ~ +24db，默認為0：不調節增益
u 碼率范圍：256K-4Mbps
u 碼率控制：CBR、VBR、AVBR、FIXQP
u 編碼格式：H.264、H.265
u 編碼協議：H.265 Main Profile Level 5.0，H.264 Baseline/Main/High Profile Level 5.1
u 智能編碼：SmartP，DualP，ROI
u HDMI輸入能力：4K30
u 編碼能力：4K30x3 or 1080P30x12
u 幀類型：I/P
u 解碼能力：1080P30x8
u 輸入接口：支持HDMI、3.5mm Line-In
u 輸出接口：支持HDMI、3.5mm Line-Out
u 采樣率：支持48K、44.1K、32K、16K、8K
u 編碼格式：支持AAC、MP3、MPEG2、PMCA、PMCU
磁石接入板支持4路磁石的接入，完成磁石電話信令和SIP信令的相互轉換，支持普通磁石接口和2100Hz載波磁石接口。
(1). 普通磁石
u 用戶話音信號與主板信號的相互轉換；數字信令和線路狀態之間的轉換，并為網管提供識別和狀態信息。
u 可以用作磁石電話機之間、磁石交換機之間、以及兩者之間的連接接口。
(2). 2100Hz載波磁石
u 2100Hz載波信令與鈴流或16時隙數字信令之間的轉換，并為網管提供識別和狀態信息。
u 用于將遠端PCM設備的音頻中繼卡傳來的2100Hz帶內信令轉換成鈴流信號輸出，并把本端接收的振鈴信號轉換成2100Hz帶內信令提供給遠端。
u 或者將本端的2100Hz帶內信令轉換成16時隙的數字信令提供給遠端，并把遠端PCM的16時隙的數字信令轉換成2100Hz輸出。
4.9 集群接口
u 支持SIP協議，可以加入SIP軟交換服務器的會議室；
u 支持PTT對講信令，可以定義E、M信令的有效性，支持PTT手柄、集群對講機的選擇接入。
4.10 電臺接口
u 在操作控制端，對任一電臺進行禁聽、禁言、錄音、刪除、增加等功能。
u 控制臺語音放到電臺的方式可以有PTT控制模式、VAD語音激活模式、PAD控制臺操作模式。通過控制臺可以實現發送使能、和接收使能。
u 通過SIP融合調度系統可實現通過網絡傳輸發送指令給電臺網關，電臺網關轉發(透傳給電臺)，并可對電臺相關參數進行查詢，修改，刪除等配置操作；
u 可實現與 146 電臺的遠遙口通過兩線/四線方式對接(FSK調制)，采用全雙工異步串口通信，通信速率 1.2kbps；
u 提供2路音頻及 PTT接口，可與短波電臺、超短波電臺、數據鏈對接互通，數據鏈接入設備，衛通及集群進行語音通話及控制；
u 通過電臺網關，實現電臺與SIP融合調度系統語音互通，數據控制；
u 可實現通過網絡控制電臺 PTT 功能；
u 可實現通過網絡控制勤務功能，可實現通過網絡查詢電臺當前波道、靜噪等狀態；
u 可實現通過網絡切換波道，可實現通過網絡控制靜噪開關；
u 具備 WEB 界面配置管理功能，能對 SIP 數據配置、音量控制、噪音控制、電臺控制等技術參數修改配置。
4.11 EM2/4線音頻
u 支持2線模式和4線模式，為網管提供識別和狀態信息。
u 完成EM信令和SIP信令的相互轉換，音頻信息的IP傳輸；
u 支持通過E1 傳輸接口進行傳輸；
u 支持共線語音；
u 溫度：0ºC--40ºC
u 濕度：90%(無凝結狀態)
u IDM RG5200：19英寸3U標準機箱：寬度×深度×高度：485×310×135mm。
u 整機最大功耗：230W±10%
