IDM RG3200-PX系列媒體網關
一 概述
IDM RG3200-PX是瑞光極遠針對企業/行業和運營商的語音業務要求，自主研發制造的媒體中繼網關。該網關位于公用交換電話網（PSTN）與IP網的接口處，實現SS7(TUP\ISUP)、ISDN PRI、V5.2、R2、Q.SIG等信令與VoIP SIP協議的轉換，同時完成公用電話交換網的承載通道與IP網之間的媒體流轉換，單臺支持最大16路E1，最大120路SIP并發能力。
IDM RG3200-PX采用先進的軟硬件技術、電信級的設計，保證了設備的高可靠性。系統使用成熟高性能的CPU和DSP，并使用嵌入式實時操作系統和高效的算法，具有優異的性能。

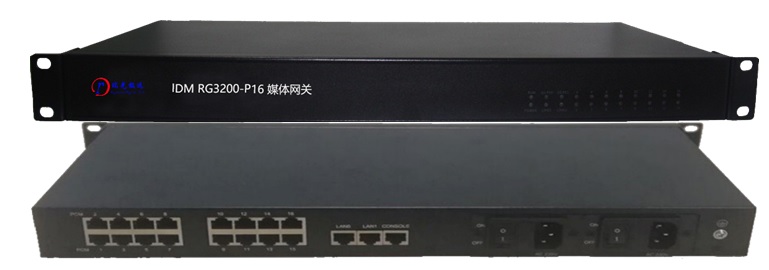

IDM RG3200-PX媒體網關圖
二 產品特性
2.1 優良的話音通信質量
u 在強大的處理能力基礎上，IDM RG3200-PX實現了非常良好的話音通信質量；
u 語音激活檢測技術（VAD），有效節約帶寬資源；
u 舒適噪聲產生技術（CNG），提供和PSTN電話網同樣地通話體驗；
u 自適應動態緩沖技術，可滿足惡劣網絡環境的應用；
u 最大G.168 128ms回聲消除技術，遠高于同類網關的指標要求，消除長距離通話帶來的回聲干擾；
u DTMF檢測/生成技術，有效地支持傳真、回撥和二次撥號等業務。
2.2 豐富的業務功能
u 主/被叫號碼變換；
u 支持作為終端向其他GK或SIPserver注冊中繼功能；
u 支持作為GW設備受上級GK/SS控制完成中繼呼叫；
u 支持SIP/SS7/PRI/R2/V5.2/Q.SIG 任意之間交換；
u 支持自動路由功能；
u 支持大容量黑白名單；
u 支持SS7主叫號碼隱藏功能；
u 支持同時注冊4個SIP SERVER；
u 支持CDR輸出；
u 傳真支持：T30、T38和透傳；
u 支持呼叫轉移號碼提取，即：原始主叫、原始被叫、轉移后號碼；
u 支持連選功能；
u 支持電話主叫號碼檢測和來電顯示；
u 支持撥號音、回鈴音等生成；
u 端口支持增益和舒適噪音可調。
2.3 簡單便捷的管理維護
u 在軟件上，IDM RG3200-PX支持基于WEB、TELNET、SNMP三種方式的配置和網絡管理，非專業人士也可以很容易上手進行管理維護；
u 在硬件上，IDM RG3200-PX結構緊湊，僅1U高，可安裝在19英寸標準機柜內，也可獨立安裝在小型機房內。
三 支持的信令協議
|
信令協議
|
詳細內容
|
|
信令
|
SS7 ((ITU-T Q.700 series), 24 bits/14 bits PC, ISUP/TUP(需授權)
|
|
ISDN PRI (ITU-T Q.931, Q.921)
|
|
|
V5.2 (ITU-T G.964, G.965) (需授權)
|
|
|
R2(需授權)
|
|
|
Q.SIG(需授權)
|
|
|
VoIP協議
|
SIP:
RFC3326(Reason header in SIP messages)
RFC3372(SIGTRAN and SIP-T)
RFC2327(sdp)
RFC3398(ISUP-SIP Mapping)
RFC3261(sip)
RFC5806(Diversion Indication in SIP)
RFC2833( DTMF )
RFC3362(t.38)
RFC 3261(SIP 2.0)
RFC3204(MIME media types for ISUP and QSIG Objects)
RFC3578(Mapping of ISUP overlap to SIP)
|
|
語音編解碼
|
Codec:G.711 U-Law and A-Law, G.711 Appendix 1, G.723.1 and G.723.1 Annex A, G.729 Annex A and Annex B, G.726-16，G.726-32，
|
|
傳真協議
|
T30， T38，透傳
|
|
網絡協議
|
IP、NAT、ICMP、ARP、HTTP、BOOTP、FTP、TFTP、DHCP、SNMP、Diff-Serv
|
|
回聲消除
|
G.168 128ms
|
四 性能指標
u 平均無故障時間>51840小時；
u 呼叫接通率>99％；
u 均語音編碼動態切換時間<60ms。
五 物理特性
|
項目
|
性能指標
|
||
|
輸入電壓
|
交流110-260V
|
||
|
滿負荷功率
|
30瓦
|
||
|
尺寸
|
（寬×深×高）
|
485mm*286mm*44mm (1U)
|
|
|
外箱尺寸
|
（長×寬×高）
|
560mm*410mm*150mm
|
|
|
整機重量
|
4KG
|
||
|
工作環境
|
溫度
|
0℃～50℃
|
|
|
相對濕度
|
10～90% （非冷凝）
|
||
六 應用示例

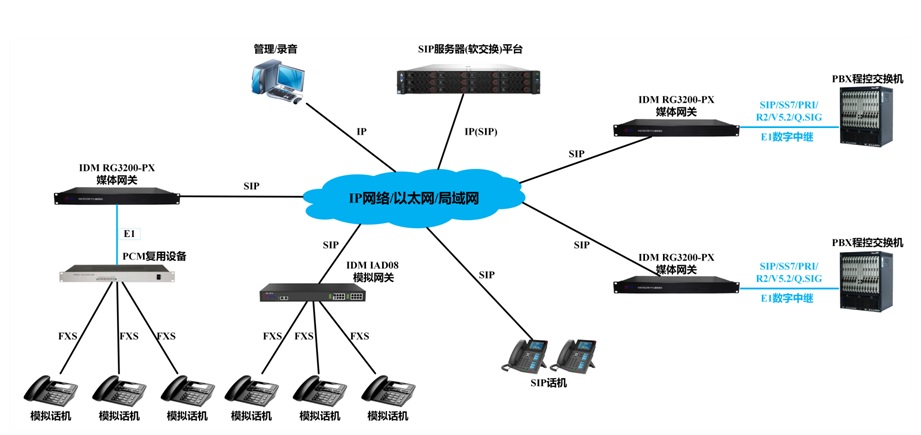

IDM RG3200-PX媒體網關應用示意圖
