IDM MAP4E1-30綜合業務交叉復用設備
概述
IDM MAP4E1-30綜合業務交叉復用設備是一個集64K窄帶業務接入、PCM復用、64K時隙交叉連接于一體的綜合業務平臺。
IDM MAP4E1-30設備主要用于數據通信網絡中接入層的業務接入和交叉。具備完整的同步定時功能，提供4路E1通道中64K級的無阻塞交叉連接，同時可提供30路64K業務，包括電話、磁石電話、共電電話和V.24等數據業務。

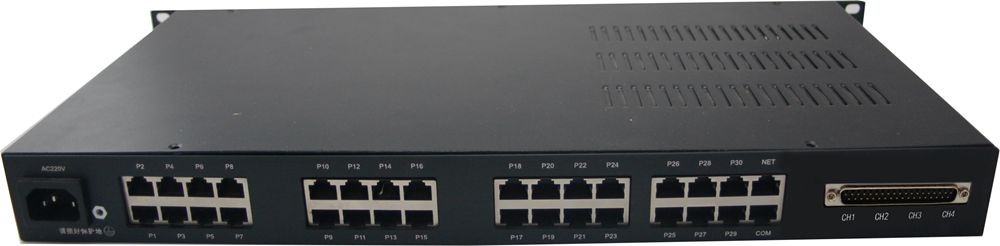

IDM MAP4E1-30綜合業務交叉復用設備圖片
產品特性
采用19英寸1U標準機箱，便于安裝。
4組E1的全時隙無阻塞交叉連接；
主機提供30路64K（或Nx64K）用戶窄帶業務接入；
主板上提供15個業務插卡槽位，每卡最多兩路業務；
話路接口可以是FXO局端自動電話、FXS遠端自動電話、MAG磁石電話；數據業務有V.24/RS232/RS485/RS422、X.50/X.58、同向64K、Nx64K帶寬的V.35/V.36、以太網網橋；
可以提供串口網管或以太網SNMP網管；
可以提供提供交流220V電源，或直流-48V電源；
4組E1可以組成點對點、鏈網、星型網等結構。
技術規格
|
碼速率
|
2.048Mbps
|
碼型
|
HDB3
|
|
標準協議
|
支持ITU-T G.703
|
阻抗
|
75Ω/120Ω
|
|
幀結構
|
PCM30/32
|
信令
|
隨路信令
|
|
接口類型
|
RJ-45
|
傳輸速率
|
N×VC12（N≤50）
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工/自適應
|
|
接口類型
|
RJ-45
|
傳輸速率
|
N×VC12（N≤63）
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工/自適應
|
|
音頻范圍
|
300Hz~3400Hz
|
壓縮率
|
ITU G.711中A律
|
|
阻抗
|
三元復式阻抗200Ω+560Ω//0.1μF
|
環路電流
|
20mA/路
|
|
碼型
|
G.703標準
|
碼速率
|
64Kbps
|
|
阻抗
|
平衡120Ω
|
全面符合ITU的G.703建議標準
|
|
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律
|
回波損耗
|
不低于18dB
|
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律
|
回波損耗
|
不低于18dB
|
|
傳輸速率
|
異步≤9600bps；同步64Kbps
|
電氣特點
|
符合CCITT V.28協議
|
|
接口類型
|
RJ-45
|
電氣特點
|
符合ITU-T V.35建議
|
|
傳輸速率
|
n×64Kbps（n=0～31）
|
終端接口
|
符合ISO2593規定
|
|
供電方式
|
AC220V/DC- 48V
|
整機功耗
|
≤150W
|
|
工作溫度
|
-10oC ~+50oC
|
相對濕度
|
0~95%（無凝結）
|
|
長度×深度×高度
|
482×309×44(mm)
|
應用示例

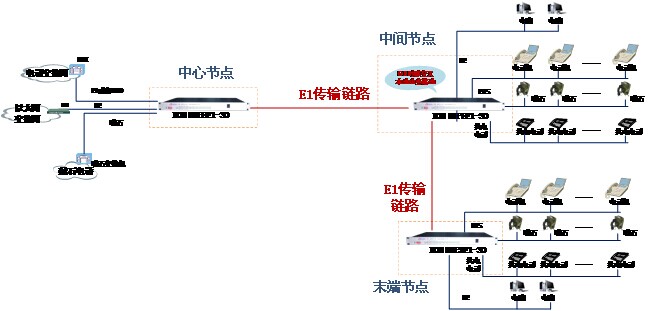

典型組網拓?fù)鋱D

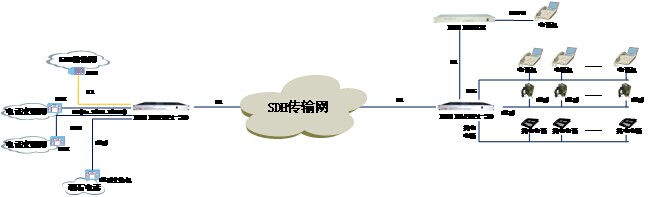

E1傳輸鏈路主備保護應用

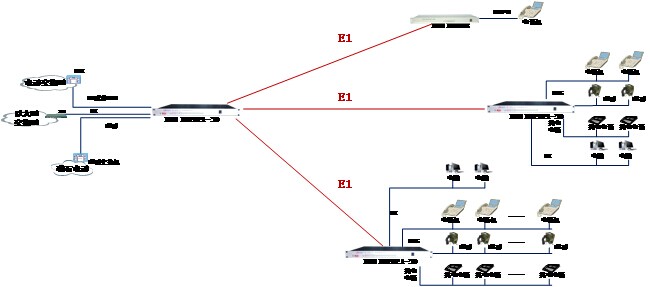

DXC時隙交叉功能應用
