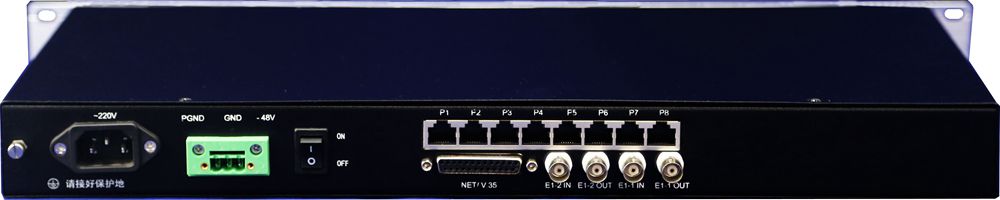

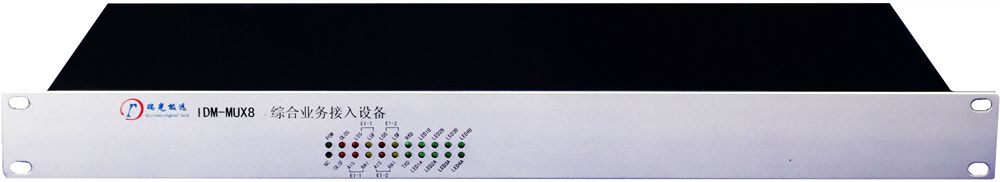

PCM設備 IDM MUX8綜合業務復用設備
一、 概述
IDM MUX8綜合業務復用設備是我公司研制的在E1傳輸通道上傳輸N*64K數據業務的同時可傳輸8路64K話音、數據業務的綜合復用傳輸設備。
IDM-MINI8采用獨立式結構，可以將10/100Base-T以太網、語音、V.35、V.24等業務轉化為E1數據流，在E1通道上進行傳輸，適合于通過微波、DDN專網等信道將接口的工作距離延伸，擴大服務范圍。
二、 產品特性
Ø 采用19 英寸1U 標準機箱；
Ø 采用模塊化結構，功耗低，可靠性強；
Ø 提供雙E1傳輸接口；
Ø 兩組E1可以選互備份、或時隙提取模式
Ø 提供8路64K業務接口，可選FXO、FXS、V.24、磁石、共電和EM等業務卡；
Ø 適應寬幅電壓模式：支持DC-48V或～220V，或雙電源供電；
Ø 可作為光貓、接口轉換器使用。
三、 技術規格
1) E1接口
|
碼速率
|
2.048Mbps
|
碼型
|
HDB3
|
|
標準協議
|
支持ITU-T G.703
|
阻抗
|
75Ω/120Ω
|
|
幀結構
|
PCM30/32
|
信令
|
隨路信令
|
2) 以太網(FE)
|
接口類型
|
RJ-45
|
傳輸速率
|
N×VC12（N≤50）
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工/自適應
|
3) 以太網(GE)
|
接口類型
|
RJ-45
|
傳輸速率
|
N×VC12（N≤63）
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工/自適應
|
4) FXO、FXS接口
|
音頻范圍
|
300Hz~3400Hz
|
壓縮率
|
ITU G.711中A律
|
|
阻抗
|
三元復式阻抗200Ω+560Ω//0.1μF
|
環路電流
|
20mA/路
|
5) 同向64K接口
|
碼型
|
G.703標準
|
碼速率
|
64Kbps
|
|
阻抗
|
平衡120Ω
|
全面符合ITU的G.703建議標準
|
|
6) EM2/4線接口
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律
|
回波損耗
|
不低于18dB
|
7) 磁石接口
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律
|
回波損耗
|
不低于18dB
|
8) V.24接口
|
傳輸速率
|
異步≤9600bps；同步64Kbps
|
電氣特點
|
符合CCITT V.28協議
|
9) V.35接口
|
接口類型
|
RJ-45
|
電氣特點
|
符合ITU-T V.35建議
|
|
傳輸速率
|
n×64Kbps（n=0～31）
|
終端接口
|
符合ISO2593規定
|
10) 電源及功耗
|
供電方式
|
AC220V/DC- 48V
|
整機功耗
|
≤150W
|
11) 環境條件
|
工作溫度
|
-10oC ~+50oC
|
相對濕度
|
0~95%（無凝結）
|
12) 產品尺寸
|
長度×深度×高度
|
220×141×39(mm)
|
四、 應用示例

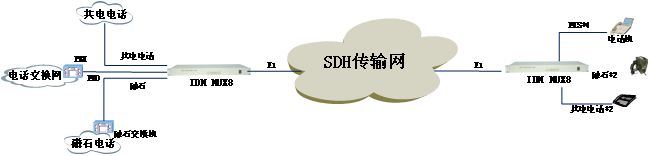

IDM MUX8點對點應用組網拓撲圖
