概述

         IDM MAP4E1 4組E1線路互備份PCM設備是以2M線纜作為傳輸介質，對外提供4路E1傳輸；第1、2個E1支持1+1保護倒換，第3、4 E1支持1+1保護倒換。支持點對點傳輸、一點對多點傳輸。

IDM MAP4E1 4組E1線路互備份PCM設備具有15個通用用戶接口，每卡2路64K業務接入，滿配最大支持30路64K業務。

IDM MAP4E1 4組E1線路互備份PCM設備網管傳輸通道支持TS0時隙sabit傳輸或是TS1-TS31指定任一時隙傳輸。實現監控全網設備狀態的功能。

通過配置不同的業務卡滿足用戶的不同業務需求，

可以配置的業務卡有：

Ø  10/100Base-T以太網接口卡

Ø  可以提供極性翻轉和來電顯示功能的普通電話卡（FXO、FXS）；

Ø  EM2/4線音頻卡；

Ø  帶有標準信令音的熱線電話卡

Ø  普通磁石卡

Ø  2100Hz磁石載波中繼卡

Ø  V.24/V.28卡（RS232/RS485）；

Ø  ITU G.703 64K同向數據卡；

Ø  X.50子速率復用卡。

Ø  K接口接入卡，支持16Kbit/s、32Kbit/s、64Kbit/s、128Kbit/s四種傳輸速率

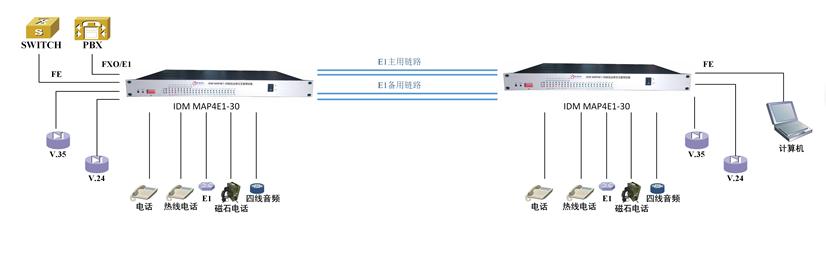

可廣泛應用于空管、電信數據業務、電力、銀行、公安、部隊等部門公用電話網接入或專線信息傳輸。

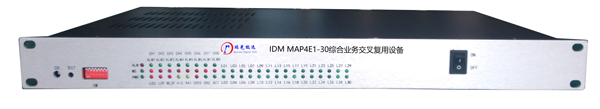

 IDM MAP4E1-30 E1線路互備份PCM設備 前面板示意圖

 IDM MAP4E1-30 E1線路互備份PCM設備 后面板示意圖

主要特點

(1)      單芯片完成4個E1的傳輸信號處理，大大地提高了設備的長期穩定性；
(2)      可提供四個傳輸方向的E1線路收發，便于組成復雜的鏈網和星型網，或選擇提供1組E1端口1+1保護倒換；
(3)      支持對語音接口的過流、過壓保護，支持在設備斷電情況下，E1上下游直通；
(4)      E1接口碼型為HDB3碼，E1抖動容限、轉移特性、輸出抖動完全符合ITU-T G.703、G.706、G.823和G.742建議；
(5)      E1接口支持采用BNC或者RJ-48C等接口連接器；
(6)      采用19英寸1U標準機箱,可提供30個用戶接口。用戶可以任意配置20多種接口卡；
(7)      具有兩種設備時鐘模式。可以設置主時鐘、線路時鐘方式，可以滿足各種應用環境。
Ø 主時鐘： 即使用本地的時鐘
Ø 線路時鐘：即從第1～4路E1中恢復的線路時鐘
(8)      內置256*256時隙的交叉連接矩陣。可以實現用戶到用戶、用戶到線路、線路到線路的數據和信令交叉互聯。因此本機也可以作為4個E1的時隙交叉連接設備使用；
(9)      提供15套用戶接口插槽。每個插槽上可以插接2路單時隙卡。目前可以提供用戶卡種類有局端卡（FXO）、遠端卡（FXS）、熱線電話卡、磁石電話卡、2100Hz載波中繼卡、V.24卡（RS232/RS485）、同向卡（G.703）、以及EM2/4音頻卡、普通音頻卡、以太網卡、V.35卡、K接口卡等；
(10) 提供RS232網管接口及IP網管接口。具備通過長按MASK鍵5秒以上，將網管IP恢復默認配置功能；
(11) 支持撥碼開關功能，可快速設置設備時鐘、工作模式、E1環回、站址等功能；
(12) 擁有簡潔完善的網管功能。可以對設備進行配置、查詢等，支持故障定位、告警查詢、時隙的重新分配等配置功能；
(13) 支持設備底層程序的在線升級；
(14) 面板上擁有完善的功能控制開關和告警聲音屏蔽功能，能夠顯示每路E1的主從時鐘（CLK）、信號丟失（LOS）、幀失步（LOF）、告警指示信號（AIS）、對端告警（RAI）等告警指示信息，并通過按鍵按鈕開關選擇是否屏蔽告警音；
(15) 符合ITU-T G.703、G.704/98、G.706和G.732協議，用于PCM基群的復用設備；
(16) 采用交流220V電源,直流-48V電源供電；
(17) 輸出總功率: ≤10 W （以整機為單位）。
