IDM-VNT4208野戰光纖綜合業務接入設備
概述：
IDM-VNT4208野戰光纖綜合業務接入設備是北京瑞光極遠數碼科技有限公司專為部隊野戰通信設計，設備具有光傳輸單元、PCM復用單元，采用防震機箱設計，提供的業務接口適合部隊野戰使用。
野戰光端機是我公司采用國際先進的集成電路、可編程邏輯電路和高速微處理器研制而成。通過各種業務接口卡，將話音、低速數據、圖像等信號匯集在標準的2M接口內，然后利用時分復用技術將2M信號、視頻信號、透傳E1信號以及線速100M以太網信號復用在1.25G的光傳輸通道中進行傳輸。即插即用的設計使得安裝簡便易行，無需進行現場調節，其光模塊和核心電路均采用標準元器件，穩定性高，所有的光、電接口均符合國際標準，適用于不同的工作環境。
產品特性：
強大的網管功能，可在線實時監控；
抗震、抗干擾性能好，適合軍隊野外作戰使用；
4路共享百兆的以太網接口；
4/2路高清晰非壓縮原始視頻信號，2路雙向高保真音頻；
兼容PAL、NTSC、SECAM視頻制式；
提供豐富的用戶接口，可配置多種語音、數據業務卡；
擴展性強，可配置語音接口卡，如FXS、FXO、熱線電話卡、磁石電話卡、EM2/4卡等；數據業務卡，如V.24、V.35等；
具有完備的告警功能，擁有面板指示燈告警及聲音告警及告警音屏蔽功能；
可點對點使用，也可與集中插卡型設備配合使用，組成點對多點星型網絡。
技術規格：
光接口
|
接口類型 |
FC(可定制SC等) |
光纖模式 |
單模(可選多模) |
|
接收機收/發速率 |
1.25Gbps/1.25G bps |
接收機收/發波長 |
1310nm/1550nm |
|
發射機收/發速率 |
1.25G bps/1.25G bps |
發射機收/發波長 |
1550nm/1310nm |
|
發光功率 |
-9~-1dBm |
接收機靈敏度 |
優于-21dBm |
|
傳輸距離 |
20Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸。 |
||
視頻
|
接口類型 |
BNC |
亮度非線性 |
<3% |
|
視頻采樣位寬 |
8bit |
視頻帶寬 |
0Hz~6.5MHz |
|
微分相位(DP) |
<0.7o |
微分增益(DG) |
<0.7% |
|
輸入過載電壓 |
1.5VP-P(典型值) |
輸入/輸出電壓 |
1VP-P(典型值) |
|
輸入/輸出阻抗 |
75Ω(非平衡) |
視頻信噪比 |
≥70dB(加權) |
E1接口
|
碼速率 |
2048Kbps |
碼型 |
HDB3 |
|
標準協議 |
支持ITU-T G.703 |
阻抗 |
75Ω/120Ω |
|
幀結構 |
PCM30/31 |
信令 |
隨路信令 |
以太網
|
接口類型 |
RJ-45 |
傳輸速率 |
10M/100M自適應 |
|
標準協議 |
支持IEEE802.3 |
工作方式 |
全/半雙工/自適應 |
FXO/FXS接口
|
音頻范圍 |
300Hz~3400Hz |
壓縮率 |
ITU G.711中A律 |
|
阻抗 |
三元復式阻抗200Ω+560Ω//0.1μF |
環路電流 |
25mA/路 |
高保真
|
接口類型 |
RJ45 |
音頻采樣位寬 |
24bit |
|
輸入/輸出阻抗 |
ADC:100KΩ/DAC:10KΩ |
輸入/輸出電壓 |
1.5VP-P(典型值) |
|
音頻采樣頻率 |
32KHz |
音頻信噪比 |
≥90dB |
|
音頻帶寬 |
20Hz~20KHz |
總諧波失真 |
<1% |
數據
|
接口類型 |
RJ-45 |
|
數據類型 |
RS-232、RS422(4線制)、RS485(2線制) |
電源及功耗
|
供電方式 |
AC220V/DC- 48V |
整機功耗 |
≤50W |
環境條件
|
工作溫度 |
-15 oC ~+65oC |
儲存溫度 |
-25oC~+75oC |
|
工業級 |
-40oC~ +85 oC |
相對濕度 |
0~95%（無凝結） |
產品尺寸
|
長度×深度×高度 |
440×230×45（mm） |
光端機型號表
|
產品型號 |
簡單描述 |
|
IDM-VNT8208 |
4路雙向視頻，2路雙向音頻 |
|
IDM-VNT4208 |
2路雙向視頻，2路雙向音頻 |

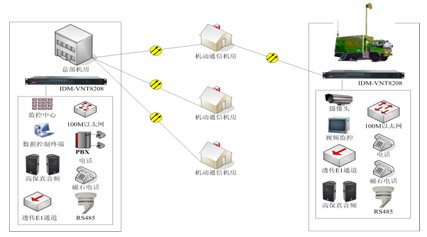

應用示例：
