IDM-16E1數字配線架是提供智能配置的16組E1全交換設備，提供掉電直通功能。它以簡潔的單板結構實現了16組E1通道。IDM-16E1提供網管接口，支持掉電直通和掉電記憶功能，告警監控功能完善，集成度高，功耗低，性能穩定，使用方便。

IDM-16E1數字配線架具有完整的告警監視功能。告警內容包括E1信號消失、幀失步。除了上報本端的告警狀態以外，還可以通過按鍵利用本端的指示燈顯示對端的告警狀態。電源供電模式為~220V和-48V可選。

二 設備結構

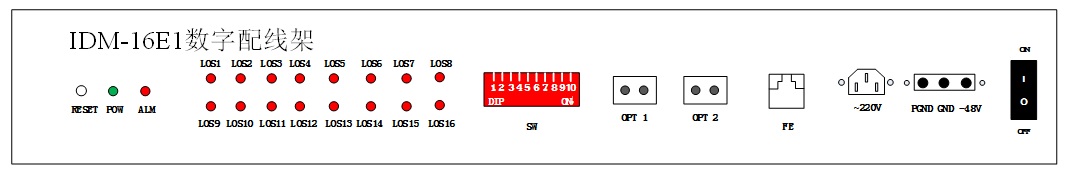

IDM-16E1數字配線架設備前面板示意圖

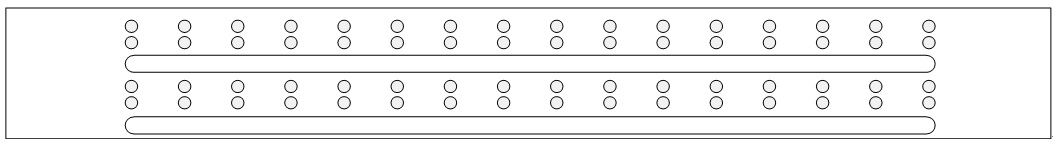

IDM-16E1數字配線架設備后面板示意圖

三 產品特性



四 配套管理平臺

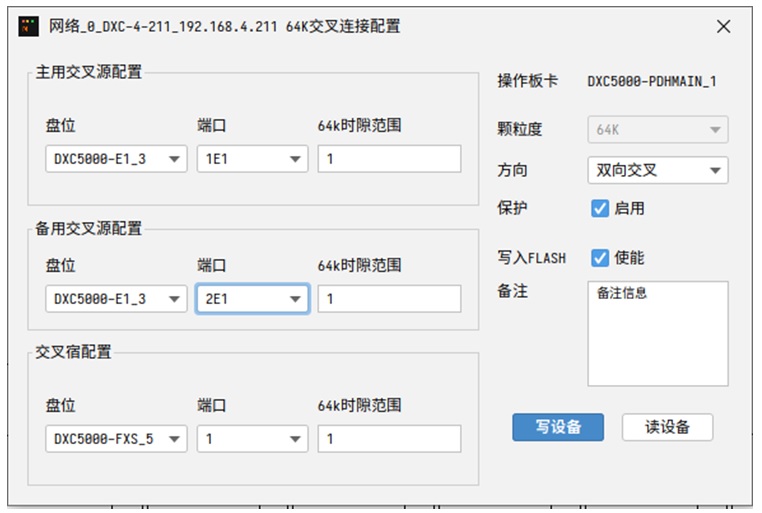

4.1 網絡管理平臺軟件

4.2 BI可視化展示軟件

通過圖形、圖表、地圖等視覺元素，將E1數字配線架系統中復雜的數據轉化為直觀的、易于理解的儀表盤。

n 全局狀態總覽看板：展示端口總數、正常/中斷/警告端口數量、可用率等核心KPI。

n 實時性能監控看板：以矩陣圖或列表形式，實時滾動每個端口的收發光功率、誤碼率、告警狀態。

n 歷史報告看板：生成日/周/月報，展示歷史性能趨勢和統計分析結果。

n 它的特點是“人找信息”，運維人員需要主動去查看這些預設好的看板來獲取狀態信息。

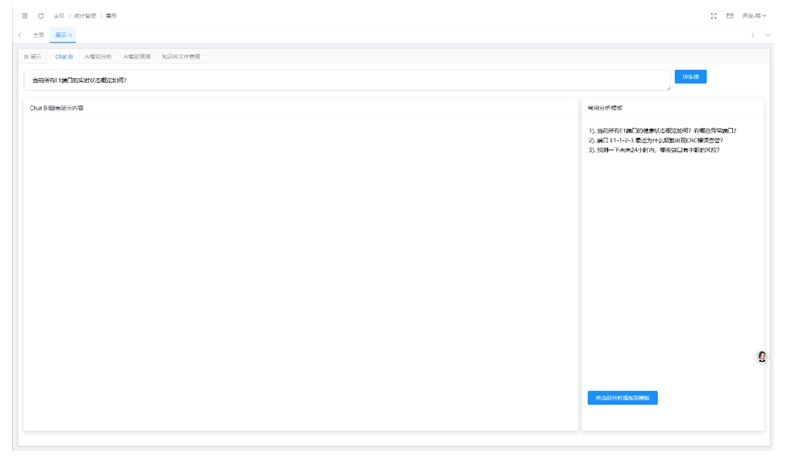

4.3 ChatBI智能體

允許運維人員用最自然的語言直接提問，系統會直接返回答案或圖表，而不是讓用戶去復雜的儀表盤中尋找。

只需提問，諸如：“今天哪個E1端口的誤碼率最高？”“對比一下端口A和端口B上周的可用率。”“架框3的端口12當前有什么告警？”，智能體會理解您的意圖，直接從后臺數據庫中查詢數據，并以最合適的格式（如一句話、一個表格、一張趨勢圖）返回結果。

4.4 BI智能體分析

具備主動分析能力的大腦。它通過關聯分析、模式識別、機器學習等算法，幫助您診斷“為什么”會發生問題。

n 關聯性分析：自動分析一個端口的中斷是否同一時間影響了其他關聯端口，從而快速定位是單端口問題、板卡問題還是上游設備問題。

n 模式識別：發現性能劣化的規律，例如“每次在業務高峰時段，該端口的誤碼率就會升高”，指向可能擁塞或干擾問題。

n 多維下鉆：從一個匯總數據（如全網告警激增）下鉆到具體某個機房、機架、板卡乃至單個端口，層層遞進找到問題源頭。

n 它的特點是“診斷歸因”，從知其然到知其所以然，是故障排查的核心。

4.5 BI智能體預測

從事后分析走向事前預測。它基于歷史數據，使用時間序列預測、機器學習等模型，預測未來的潛在問題。

n 性能趨勢預測：預測某個E1端口的誤碼率在未來幾天/幾周的發展趨勢。如果預測到將超過閾值，便會提前發出預警，實現預防性維護，在故障發生前進行干預。

n 故障風險預測：通過分析性能數據的退化模式（如CRC錯誤緩慢增長），結合設備生命周期數據，預測端口或板卡發生硬件故障的概率和風險等級，并生成維修建議清單，指導資源規劃和備件準備。

五 接口規范及技術參數
